事情是这样的，上周帮朋友装了台机器，所有大件都顺顺利利地拧上去，电源、M.2固态、内存条咔咔一顿怼，直到机箱面板那一小把细线捏在手里的时候，我盯着主板上那片密密麻麻的针脚，心里咯噔一下——又到了每次装机最没把握的环节了。
跳线这东西吧，说难真不难，但插错一根就开不了机，而且还不敢使劲儿莽。 吃了这顿亏，我把华硕B365F这块板子的跳线安装捋了个明白，写下来给需要的朋友参考,下次你装的时候能少走点弯路。
先把那"一捆线"认清楚
机箱前面板扯出来那几根细线，乍一看乱七八糟，其实每根都有自己的名字,我用大白话给你翻译一下它们分别是干嘛的：
- POWER SW（电源开关）：这个最好理解，就是你每天按下去开机那个钮，线上通常标着PW或PWR SW。
- RESET SW（重启开关）：机箱上那个小圆点重启键,标着RES或RST。
- HDD LED（硬盘指示灯）：机箱上那个一闪一闪的小红灯，读写硬盘的时候会亮，线上一般写HDD LED。
- POWER LED（电源指示灯）：开机以后长亮的那个灯，告诉你电脑通着电，线上写PLED或PWR LED。
- SPEAKER（蜂鸣器）：不是每个机箱都有，就是开机"嘀"一声那个小喇叭,四根针脚的插头。
认清楚这几个兄弟，接下去的活就好办多了。关键点来了：POWER LED和HDD LED这两根是有正负极的，插反了灯不亮，但不会烧东西，POWER SW和RESET SW没正反，随便插。
华硕B365F主板上针脚到底在哪

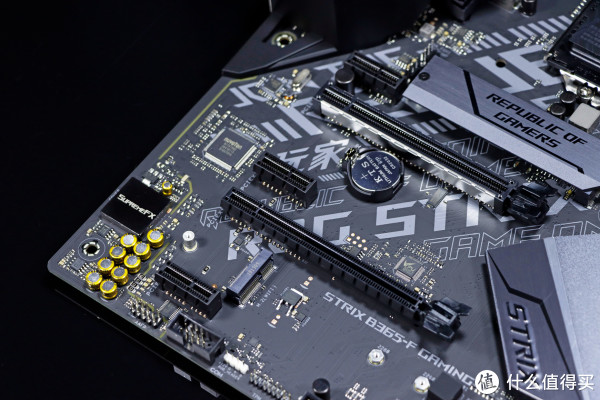

华硕B365F这块板子属于标准ATX大板，跳线插座统一在主板右下角边缘的位置，你把它装进机箱以后,就是右手边最底下那一排针。
华硕很贴心地给这个区域印了丝印标号，仔细看能找到"PANEL"或者"F_PANEL"的字样，这就是咱们要找的系统面板接口，这个区域其实是两排针脚，上排和下排,稍微蹲下来打着手电看更清楚。
不过我得多说一句，华硕B365F的盒子里应该附赠了一个小东西叫Q-Connector，一个白色的小转接头，这玩意儿太救命了，强烈建议你把它找出来用上，它的用法特别简单：先把那些细碎的跳线全部插到这个白色小方块上，然后再把整个方块往主板上一扣，搞定，手大的人窝在机箱角落里插针简直是地狱难度,这个转接头能让你少骂几十句脏话。
主板右下角F_PANEL插座示意图（参考华硕B365F说明书第1-17页）
不看说明书也能插对的颜色标记法
华硕的说明书其实画得很清楚，但我知道很多人装机的适合说明书早扔一边去了，没关系，我画个表给你看,下次直接对着这个插就行。
B365F的F_PANEL是一个9针脚加1个缺针的插座，总共两块区域，上面的四根针管POWER LED和POWER SW，下面的五根针管HDD LED和RESET SW,具体长这样：
| 左上：PLED+ | 右上：PLED- | （此位为空） | PWRBTN# | GND |
| 左下：HDD_LED+ | 右下：HDD_LED- | GND | RESET | GND |
我用人话给你翻译一下这个表：
上排从左到右： 电源灯正极、电源灯负极、空位、开机跳线、开机跳线地线，把POWER SW插在上排最右边两个针脚上就行,不用管方向。
下排从左到右： 硬盘灯正极、硬盘灯负极、地线、重启跳线、地线，HDD LED插下排最左边两个针脚，注意正反（线上有小三角的那根是正极），RESET SW插在下排右边两个针脚。
电源指示灯怎么辨别正负极其实有个土办法：看插头的背面，大多数机箱线材上，带小三角形标记的那根线就是正极，如果没有标记，彩色线一般是正极，白色或黑色是负极，PLED插反了开机灯不亮，你关机后拔下来转个方向再插回去就行,不会烧任何东西。
Q-Connector白色转接头实物对照（华硕主板附件内标配）
蜂鸣器和USB之类的别忘了接
除了前面板那几根跳线，还有几根线装的时候容易漏掉,等你把机箱立起来再想补插那可太费腰了。
SPEAKER蜂鸣器的插座也在主板右下角，就在F_PANEL旁边不远，标着SPEAKER或者SPK，是一个四针脚的宽插口，有些机箱没配蜂鸣器，不插也不影响使用，但听不到开机"嘀"一声,排查故障的时候会少一条线索。
前面板USB 3.0线是那根又粗又硬的蓝色大插头，插座在主板右侧边缘中间位置，标着USB3_12之类的字样，这个有防呆设计，插不进去别硬怼，看看是不是方向反了，USB 2.0的小插头插在主板底部的USB排针上,标着USB910之类的。
前置音频线一般是标着HD AUDIO的插头，插座在主板左下角，标着AAFP，这个也有防呆设计，缺口对缺口插进去就行。有个小坑提醒一下：如果你的机箱是AC97老款音频线，插在华硕B365F上需要进BIOS把前面板音频类型改成AC97，否则耳机可能没声音。
插完之后别急着盖侧板
所有线接好之后，我建议你先别着急把机箱侧板拧上，也别急着把理线扎带收紧，就让它敞着，先通电试一下：按一下机箱开机键，看看风扇转不转，指示灯亮不亮，能不能正常进BIOS，万一哪根线插错了，你还能顺手调整，等一切正常了,再回去慢慢理线收尾。
说起来也挺有意思，主板跳线这个设计几十年了基本没变过，还是靠几根细细的针脚和松垮的插头保持连接，每次装完机我都在想，什么时候能有个新标准把这堆零碎统一成一个插头呢，不过在那天到来之前，拿着手电筒趴在机箱前面找针脚,大概还是每个装机人逃不掉的必修课。
