说实话，上周帮表弟装那台电脑的时候，我对着这块华硕B365F Gaming主板愣了足足十分钟，机箱面板那一把细细的线，捏在手里跟抓了一把头发丝似的，根本不知道该往哪儿捅，我记得很清楚，那晚空调开得挺足，但我额头还是冒了汗，所以这篇文章，就当我踩完坑之后跟你聊聊天，把这块板子上的插线逻辑彻底捋一遍，你要是正在拧螺丝,放下螺丝刀先听我说完。
先别急着动手，你得认识这块板子的“地盘”
华硕B365F是一块标准ATX板型的板子，黑灰配色，供电区域那块散热片看着挺唬人，你把它平放在机箱里之后，所有我们需要插线的针脚，几乎全部集中在主板的最下沿，没错，就是那排细细的金属针，旁边印着白色的小字，你蹲下来，拿手机手电筒照一下就能看清，这块板子比较良心的点是丝印标注很清楚,不像某些丐板你得捧着说明书对半天。
在下沿这一排里，从左往右大致分布着：前面板音频（AAFP）、RGB灯带接口、系统风扇接口，然后是最让人头疼的系统面板接口（System Panel Connector），再往右是USB 2.0接口，我们今天主要攻坚的就是这个系统面板区域，那几条细线只要能插对,机器就能顺利点亮。
那张救命的针脚定义图，我帮你画出来了
我知道干说位置太抽象了，咱们直接看下这个系统面板针脚的具体定义，华硕在B365F的说明书里其实画得很清楚，但说实话那小册子字太小，我每次都得拍照放大看，我按记忆给你还原一下那个插针布局，大概是这个结构——一个9针的牛角座，右上角缺一根针，这就是防呆口,别硬怼。
| PLED+ | PLED- | PWR LED | （缺针） |
| HDD_LED+ | HDD_LED- | GND | Reset |
| GND | PWR | Power SW | （空） |
上面这张简化图你对照着主板看，记住一个原则：带颜色的线是正极，白色或黑色线是负极，这是机箱厂商约定俗成的规矩，电源指示灯和硬盘指示灯如果插反了也不会烧，只是灯不亮，反过来就行，真正要命的只有两条线——Power SW 和Reset SW，这俩没有正负极之分,只要能导通就行。
那几条让人手抖的细线，一个个来说清楚
机箱前面板甩出来的那一小捆线，通常都标着英文缩写，你先把它们一根根捋直了，按功能排好队，再对照上面那个针脚图插,基本不会错。
POWER SW（电源开关）—— 就它让我怀疑人生

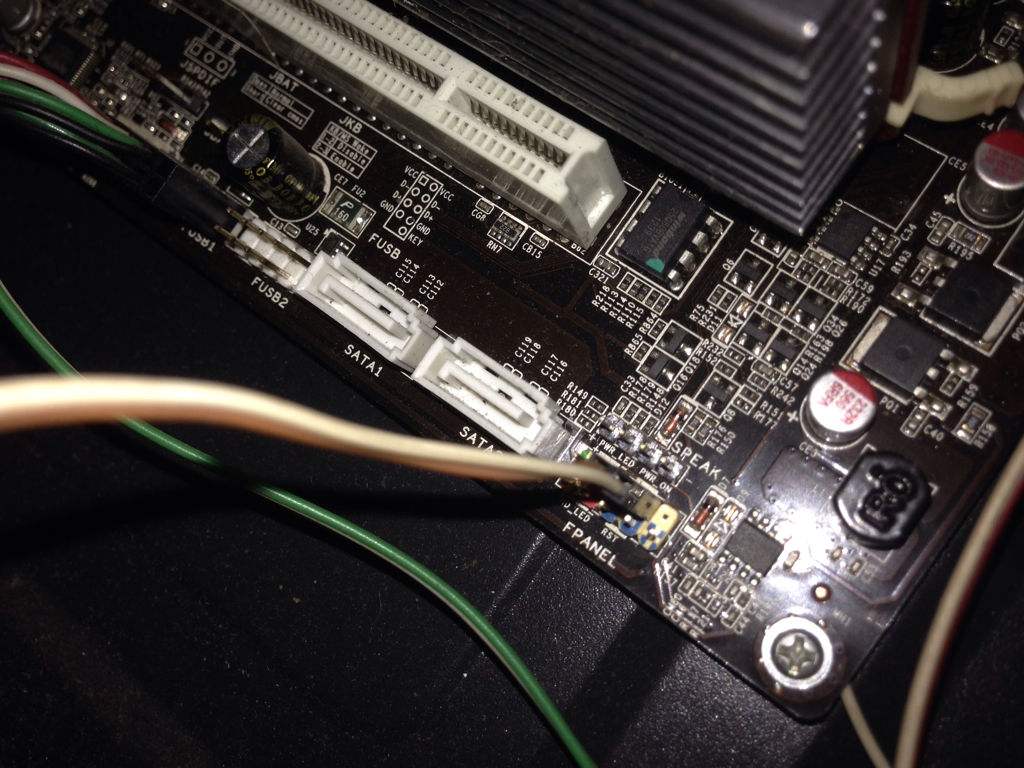

这可能是全机箱最短、最不起眼，也最关键的两针线，它负责连通你按下开机键的那一瞬间信号，在B365F主板上，它插在第二排从左往右数第三和第四根针的位置，也就是紧挨着缺针口左边的那两针，方向无所谓，能插进去就行，那晚我之所以冒汗，就是因为把它错插到了HDD LED的位置，按了半天开机键风扇纹丝不动,我还以为电源炸了。
POWER LED 和 HDD LED —— 气氛组担当
这两组灯线负责让你的机箱前面板亮起来，告诉你“我在工作”和“硬盘在读数据”，POWER LED分正负，插反机箱电源灯就不亮，没啥大不了，在B365F上占用最左边两根加第三根针（那个牛角座最上面一排从左到右是PLED+、PLED-、PWR LED预留），HDD LED插在第二排最左边两根，注意正负极,亮了就行。
RESET SW（重启键）—— 最容易丢的那根
很多机箱的Reset线做得特别短，经常插完别的就把它忘了，它在B365F主板上位于第二排最右边两根针，如果你装机时发现多出一根两针插头没地儿去，八成就是它，顺手插上吧，虽然现在系统里重启用的少，但万一死机了,弯腰捅一下比拔电源线优雅多了。
HD AUDIO（前面板音频）—— 别再硬怼USB了
这根线插头通常是黑色方块，比USB插头薄很多，位置在主板的左下角，一个标注着AAFP的9针插座，华硕B365F这个插座设计有防呆，但那个缺口比较浅，我第一次插的时候没对准，把一根针顶弯了，拿镊子掰回来才继续，插的时候别使蛮劲,对齐了轻轻按进去就行。
风扇和USB的走线，其实比面板线轻松
处理完最棘手的下沿区域，剩下的大插头基本都有明显的防呆设计，B365F这块板子风扇接口给得挺慷慨，CPU风扇在主板上方，旁边还有个CPU_OPT水冷水泵口，机箱风扇我习惯从右上角的CHA_FAN开始接，顺着走线槽往下捋,扎带一绑清清爽爽。
前置USB 3.0那根又粗又蓝的线，在主供电接口旁边，有个长方形的槽，针脚是两排，对准那个小凸起缺口插进去，我第一次插这根线，往下压的时候主板都跟着弯了，心提到嗓子眼，生怕把焊点崩掉，其实只要背面垫一下手指，慢慢均匀用力就行，USB 2.0的插头在下沿靠右的位置，同样有缺口防呆,插不进去就换个方向。
理线的时候，我发现一个小彩蛋
这块B365F主板右下角藏着一个标注着RGB_HEADER的4针接口，12V的那种，如果你机箱有那种老式的RGB灯带，可以接这里，我顺手把散热器的灯接上去，进系统后用华硕的Aura软件直接同步了灯光，那一刻突然觉得之前冒的汗都值了，走线的时候多花点心思，把电源线捆在背面，正面只留必要的跳线，盖上侧透玻璃那一下,成就感比点亮系统还强。
好了，螺丝刀可以拿起来了，先接24pin主板供电和CPU供电，然后蹲下来对照前面那张表格，把Power SW那两条轻轻推进去，再顺着把剩下的针脚填满，拧紧最后一颗螺丝之前，别急着盖侧板，先通电按一下开机键，风扇转起来，屏幕亮了，你会松一口气，那种感觉，怎么说呢,就像自己亲手接生了一台能打游戏的钢铁盒子。
