给PLC机架搭桥铺路—记一次西门子IM365模块安装

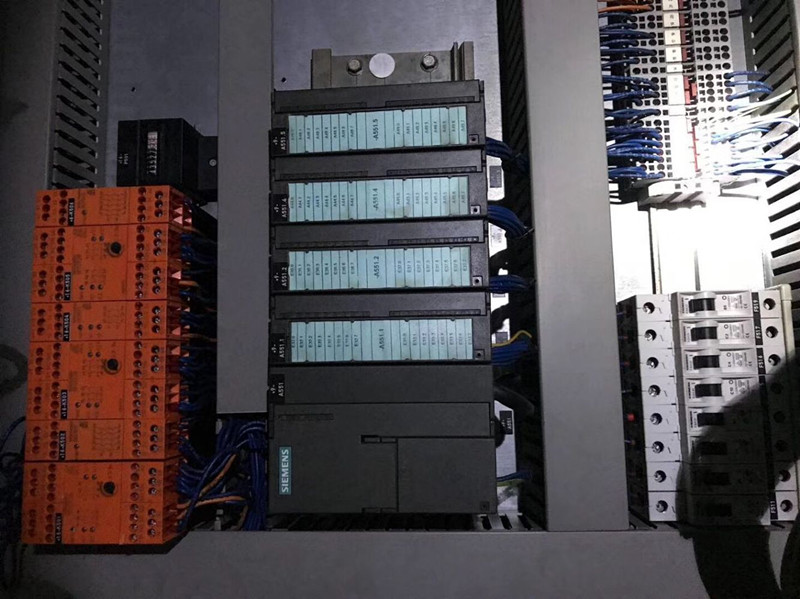

前几天车间一台设备要扩展，原来的S7-300机架插满了，得再挂一个扩展机架，这事儿就得靠IM365模块这对“搭桥专家”了，说起来你可能不信，这玩意儿就像给PLC修了一条高速公路，让两块机架之间信号顺畅通行，今天就把这次安装过程揉碎了跟你聊聊,保证你看完也能上手。

图：IM365接口模块对（发送端和接收端）

先搞清楚这东西长啥样，IM365其实是成对使用的，一块叫发送模块（插在主架），一块叫接收模块（插在扩展架），两个模块之间用一根专用扁平电缆连着，型号是368连接电缆，长度有1米和2.5米可选，别想着随便拿根网线代替，这根电缆是定制的，内部信号时序不通用,用错了直接报SF红灯给你看。

安装前你得心里有个数

我习惯动手前先在脑子里过一遍，IM365有几个“硬脾气”你得顺着它来：

• 只能带一个扩展机架，想接两个？不行，得换IM360/361那套。
• 扩展机架上最多插8个模块，而且只能插信号模块,不能插CP通讯模块或FM功能模块。
• 扩展机架的电源必须独立供电,别想着从主架取电。
• 两个机架的背板总线电流加起来不能超额定值，具体翻翻手册,SIEMENS手册编号A5E00105495上有详细参数。

说实话第一次看这些限制觉得挺烦的，但后来才明白这些都是为了保证系统稳定，乱来一时爽,停机火葬场。

动手装起来

先断电，这步省不得，S7-300电源模块那个小拨杆啪一下打到OFF,确认所有指示灯都灭了再下手。

把发送模块卡进主架导轨槽，位置有讲究——紧挨着CPU右侧，中间不能留空槽，往导轨上一挂，底部卡扣咔嚓一声就到位了，接收模块同样操作，插在扩展机架的最左侧位置,也是紧挨着扩展机架的电源模块右边。

接下来是那根扁平电缆，两头接头一模一样，不分反正，插进去听到咔嗒声就行，走线的时候注意别跟动力线搅在一起，留点弧度别绷太紧,振动大的设备旁边最好用扎带固定一下。

图：IM365模块安装位置示意图（主架与扩展架连接）

接完线别急着上电，我习惯拿手电筒照一下背板总线连接器，看看有没有歪针，有次偷懒没检查，一上电SF灯狂闪，查了半天发现一根针弯了碰到外壳,那叫一个折腾。

地址怎么分的谁管谁

这点挺有意思，IM365本身不需要设地址，也不用编程配置，扩展机架上模块的I/O地址是CPU自动分配的，紧跟着主架上最后一模块的地址往下排，比如主架最后一个输出模块地址到Q7.7，那扩展架第一个输出模块就从Q8.0开始，你可以打开STEP7的硬件组态看一眼，它自动帮你算好了,一目了然。

上电测试的时候，看三个灯：发送模块和接收模块上各有一个DC5V指示灯，亮了说明背板总线供电正常，再就是CPU的SF灯，常亮代表有故障，得查；闪一下就灭或者不亮，恭喜你搭桥成功，用变量表强制几个点试试，输入输出都正常的话,这事儿就算妥了。

上个月有位同事照着这个步骤来，从断电到测试通过也就用了喝杯茶的功夫，工业现场的东西看着唬人,摸透了脾性其实挺实在的。
