说真的,第一次看见监控电源上印着“DC-365”这几个字的时候，我以为是某个牌子，后来修得多了才反应过来，它压根不是品牌名，而是行业里对通用型交流转直流稳压电源的一种习惯叫法，这几个字背后的意思其实挺直白的——能输出直流电，365天全年不断电地干活，市面上打着这个型号的电源长得五花八门，外壳有铁的也有塑料的，但拆开看里面的结构，八九不离十，都是开关电源那一套。
你要是家里或者店里装的摄像头突然黑屏了,先别急着掏钱换新的，很大概率，罪魁祸首就是那个不起眼的电源适配器，而不是摄像头本身，我见过太多人抱着一台“坏了”的摄像头来找我，结果我拿个万用表往电源输出头上一怼，电压要么是零，要么在八九伏上下乱跳，摄像头本身通电一试，好好的。
这个小盒子里面到底有什么
我第一次拆开坏的DC-365电源时还有点紧张，担心那两颗大电容里还存着电，拿螺丝刀给电容引脚短接了一下，听到“啪”一声清脆的小响，心里才踏实，拆开之后你会看到，别看外壳上标的参数挺唬人，里面其实就一块电路板，元器件还没巴掌大地方的器件多。
它的工作原理,我用最土的话讲一遍，220伏市电进来，先经过一个保险丝，然后被几颗整流二极管和一颗大电容给“捋顺”了，变成大概310伏的直流电，这个高压直流电接着被送进一个高频变压器，靠一个开关管以每秒几万次的频率不停通断，把能量从初级线圈传到次级线圈，次级这边再整流、滤波，最后就变成了我们摄像头要用的12伏稳定直流电，为了让电压死死咬在12伏，电路里还有一套反馈环路，靠光耦把次级的情况告诉初级那边的控制芯片，电压高了就少干点活，低了就多干点，跟恒温水龙头的道理差不多。
| 核心元器件 | 大概长什么样 | 坏了之后会怎样 |
| 高压滤波电容 | 圆柱形，外壳带塑料皮，顶部通常有十字或Y字形防爆纹 | 顶部鼓包、裂开甚至炸飞；容量衰减会导致带不动负载，带载后电压狂跌 |
| 开关管（MOSFET） | 黑色方块，三个引脚，锁在散热片上 | 击穿短路，直接烧保险丝，通电完全没反应 |
| 输出整流肖特基二极管 | 黑色封装，两个或三个引脚，也常锁在散热片上 | 击穿短路或开路；短路会烧后级，开路则完全没有输出 |
| 光耦 | 白色或黑色的四脚小方块 | 内部老化导致反馈失灵，输出电压异常偏高或偏低 |
| 输出滤波电容 | 圆柱形，低压规格，体积比高压电容小 | 顶部鼓包、漏液，导致输出电压纹波巨大，摄像头画面出现横纹干扰 |

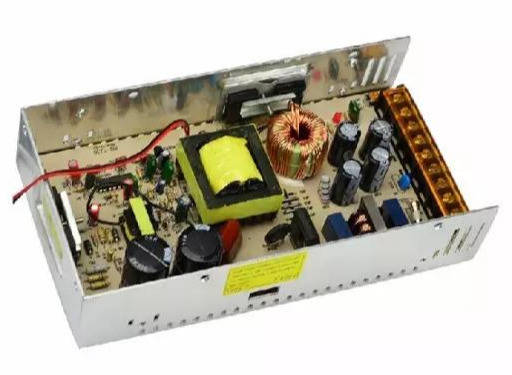

图片说明：拆开外壳后的DC-365电源内部电路板，图中标注了几个关键元器件的位置，方便对照排查。
我是怎么一步步把它揪出来的
维修这事儿吧,最忌讳一上来就乱换零件，我吃过这个亏，有次修一个电源，看着输出的电容鼓包了，换了还是不行，折腾半天发现是前级的启动电阻开路，后面根本就没工作起来，后来就养成了按步骤走的习惯。
第一步：先看外观，别急着上电
把电源从插座上拔下来,放个十来分钟让它自己把电放掉，然后凑近闻一下，有没有那种烧糊了的焦臭味，再仔细看外壳有没有被烤变形的地方，散热孔附近有没有黑灰，从散热缝往里瞅瞅，如果看到电容顶部已经像爆米花一样裂开了，那基本就锁定了至少一个故障点，我修过的DC-365里面，差不多有一半以上都是电容先扛不住的。
第二步：测输出，让它裸奔一下
闻也闻了看也看了,可以插电了，数字万用表拨到直流电压档，表笔怼进那个圆形的DC插头——内正外负，这个极性别搞反，正常的话应该在12伏左右，偏差个零点几伏都算正常，如果你测出来是0伏，或者只有2到3伏在那儿波动，再或者飙到15伏以上，那里面肯定出问题了，这里有个技巧，可以把电源空载（不接摄像头）测一个电压，再接上摄像头测一个电压，如果空载电压漂亮得很，一接负载就掉到10伏以下，几乎可以肯定是高压侧的滤波电容容量不行了，储能不够，一带负载就原形毕露。
第三步：拆机，给几个硬骨头做体检
确认故障在电源内部之后,断电，再次给高压电容放电，这步千万别偷懒，那300多伏的直流电，被它打一下手指能麻半天，还容易把电路板上的其他元件给二次击穿。
拆开后先把肉眼可见的硬伤处理掉,比如保险丝如果管壁发黑炸裂，那后面多半有短路，重点查开关管和整流桥，电容顶部哪怕只是微微鼓起来一点点，手感摸着不是平整的而是凸的，换掉，没有商量的余地。
看不出来问题的,就要上表测了，二极管档测整流桥和输出肖特基二极管，正向导通压降一般在0.3到0.7伏之间，反向应该无穷大，如果正向测出来是零点零几甚至直接蜂鸣，那管子穿得透透的了，开关管三个引脚之间两两组合测，只要发现哪个组合电阻值很小甚至直通，场效应管就报废了，电阻也得大概扫一遍，尤其是那些阻值比较大、色环看起来发黄或者发暗的启动电阻，很容易因为长期发热而阻值变得无比大，开路之后整个电源的芯片根本启动不起来。
图片说明：万用表实测DC-365输出的直流电压，正常读数应在12V左右，图中显示为12.05V。
换零件这活儿，手头得有讲究
找到坏件之后拆焊,这步没什么高深的，但有几个细节不注意会让你修好也用不住，换高压滤波电容，耐压一定得选400伏以上的，原机如果用的是85℃的普通品，你最好换个105℃的高频低阻型，多花不了几毛钱，夏天暴晒之后你就知道值了，换开关管和肖特基二极管，功率参数可以比原来的大一点，但绝对不能小，安装的时候，绝缘垫片和导热硅脂一定要原样恢复，我见过有人省事没涂硅脂，新管子装上去用了一个月就又烧了。
全部焊完之后,别急着把壳子拧上，用万用表电阻档大致测一下高压电容两端，看还有没有明显的短路，然后拿个带灯泡的插排，或者干脆在保险丝的位置串一个60瓦的白炽灯泡，通电瞬间灯泡会闪一下然后灭掉，同时测输出端电压稳稳出来12伏，这才算初步修好了，如果灯泡常亮，说明电路中还有短路，得重复之前查短路点的步骤。
搞定之后,让它带着负载连续跑上几个小时，摸摸外壳温度，温温的没事，如果烫得手放不住，说明还有隐形问题没挖干净，我自己平时修完一个，都喜欢给它贴个维修日期的小标签，写到本子上记一笔，这样下次再坏就知道它扛了多久，心里有个数。
其实很多时候,动手修一个电源，不是单纯为了省下三四十块钱，而是看着那个死寂的黑屏重新亮起来，听那个小铁盒子又开始发出轻微的高频吱吱声，心里头有种说不清的踏实感，也许下次你上手的时候，那种边拆边猜、找到坏件那一刻的豁然开朗，会让你觉得这事儿还挺有意思的。
