B365M主板插线实操指南，从抓瞎到点亮，其实就这几步

说起来挺有意思，前几天帮邻居小哥装了一台办公主机，用的就是华硕的B365M-A，箱子拆开那会儿他挠着头说：“哥，这一大把线比我家晾衣绳还乱。”我当时就乐了，其实只要蹲下来仔细瞅瞅主板上的小字,这事儿真没那么玄乎。

绝大多数人面对B365M这种M-ATX小板会紧张，主要是怕插错烧件，但其实现在的防呆设计做得非常好，你只要能对上形状，基本不会出大错，实在不行，记住一个土办法：除USB3.0和音频接口外，大部分插针都带防呆缺角，方向反了根本怼不进去,别使蛮力就行。

先让主板“活”起来：两大供电口

第一步永远是插供电，没电再折腾都白搭,B365M板子上通常有两个供电口：

• 24针主板主供电：在内存插槽右侧，又长又宽的那个接口，电源线上也是最大的那个插头，卡扣对准主板接口上的凸起一推，“咔哒”一声就到位。
• 8针CPU供电：在主板左上角，靠近后置接口那块，有的老电源可能是4+4拼起来的，并在一起插进去就行，这个忘了插的话，按开关风扇转一下就停,很多新手在这儿翻过车。

【图片位置：拍摄主板左上角8针CPU供电接口与电源4+4Pin插头的对接特写，标注卡扣方向】

机箱前面板跳线区：最难也最简单的角落

这是最容易让人崩溃的地方，一坨细细的线挤在一起，通常在主板右下角，长着一排金属针脚，旁边会印着F_PANEL或PANEL的字样。

我手上这块华硕B365M-A的针脚定义,帮你梳理了一下：

这里面唯一分正负极的是LED指示灯，插反了不烧件，只是灯不亮，机箱线上彩色线通常是正极，白黑线是负极，拿不准的时候，先把POWER SW搞定，就这两根针，拿螺丝刀短接一下都能开机,先把机器点亮再说别的。

有些B365M主板会附送一个小转接头，把散线先插在转接头上，再整个扣到主板上，这种东西留着别扔,手粗的人会感激它的。

硬盘接口和USB线：看清缺针就不慌

SATA硬盘线

这玩意儿在主板右下侧边缘，L型的黑色接口，数量有4到6个，固态或机械硬盘的数据线一头插这儿，一头插硬盘，没啥技术含量，但有人会说速度不对，记得检查一下是不是插到了最边上的原生SATA口，那是走芯片组的,速度最稳。

前置USB 3.0

在24针供电接口旁边，一个扁长的蓝色或黑色插槽，线上有个凸起的小方块，对准接口上的缺口插进去，就一个方向能进，反过来进不去，拔的时候别拽线,捏着插头左右轻轻晃着往外拔。

前置USB 2.0

一般在主板底部，一排9针的插针，其中有一针是封死的，机箱线那个插孔上也对应少一个眼儿，对上缺针位置就行，这接口容易不小心插偏，歪了一排针脚露在外面,看到这种情况麻溜重插。

音频和风扇接口：容易插错辈分的两个口

【图片位置：并排对比HD Audio插头与前置USB 2.0插头的针脚区别，用红圈标出音频接口的缺针位置】

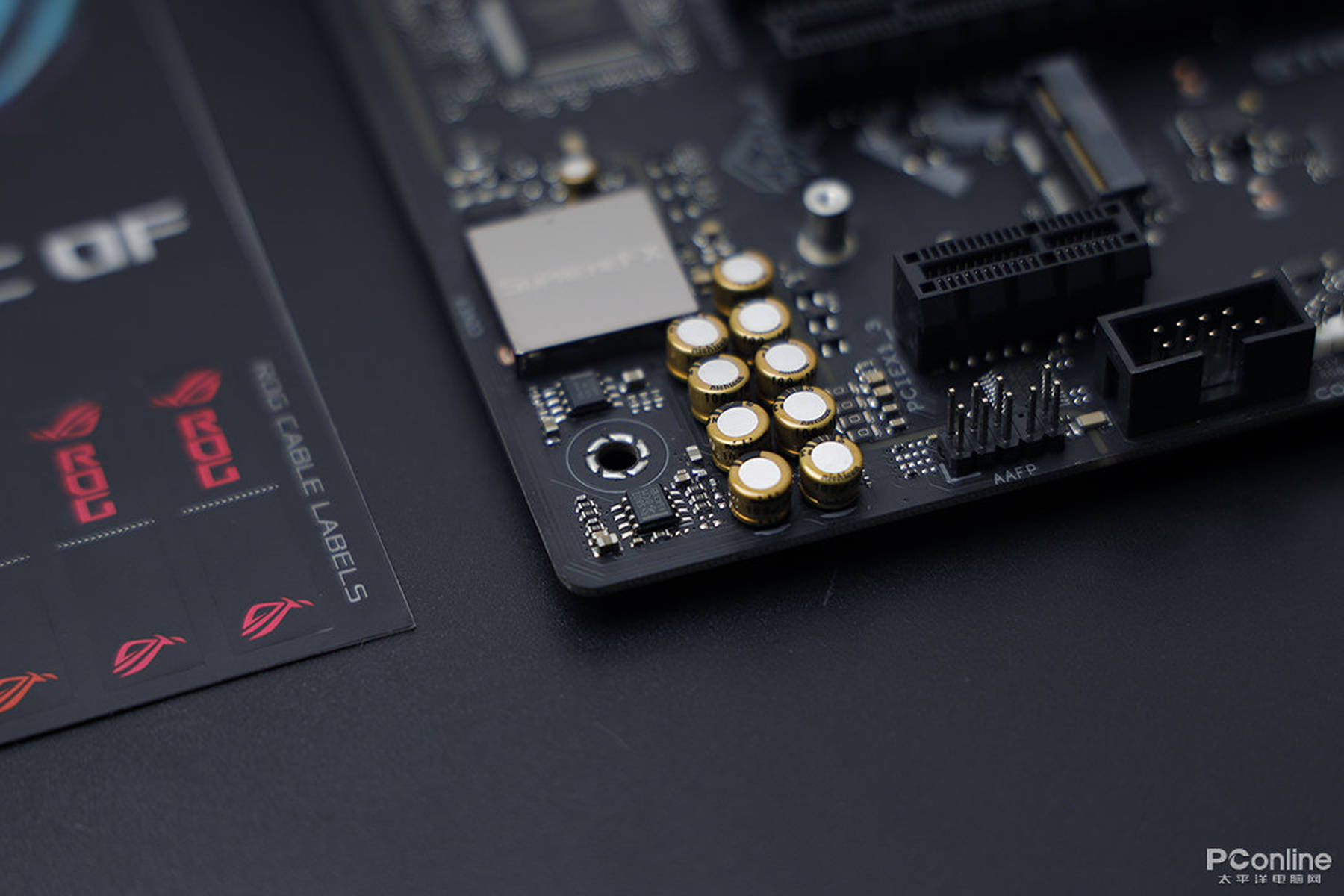

前置音频线是9针，长得跟USB 2.0几乎一模一样，但缺针位置不一样，音频插针一般印着AAFP或HD_AUDIO，在主板左下角靠近PCIe插槽的地方，千万别把它插进USB 2.0的针座里，虽然也能硬怼进去,但开机可能导致USB设备烧毁或主板保护断电。

CPU散热风扇插在主板靠上的CPU_FAN接口，这是四针的带调速，别插到旁边的SYS_FAN或CHA_FAN上，插错了开机弹红字警告“CPU Fan Error”，虽然进BIOS关掉提示也能用，但散热策略就对不上了,满载的时候转速上不去容易过热。

显卡与前置音频的走线小细节

装显卡之前看一眼前置音频线和前面板跳线是不是从显卡下面走的，别等显卡螺丝拧好了才发现线被压在下面，有背线空间的机箱，24针供电和显卡供电从背板甩过来，前面看干干净净,也省得线材挡风道。

插完所有线先别急着扣侧盖，开机看看CPU风扇转不转、硬盘灯亮不亮、显卡风扇动不动，一切正常进系统了，再回头慢慢理线捆扎带，理不理线不影响性能，但万一有根线擦着显卡风扇，时间长了嗡嗡响还以为散热器坏了,这种冤枉事我遇到过不止一回。

眼看机器顺利进入桌面，风扇安静地转着，硬盘灯偶尔闪几下，那种感觉就像给一台冰冷的铁疙瘩注入了灵魂，把侧盖轻轻推上，螺丝不必拧太紧,下次加硬盘还得拆呢。
